Bir dişli raf sürücüsü için tork gereksinimleri nasıl hesaplanır?
May 27, 2025
Mesaj bırakın
Bir dişli raf sürücüsü için tork gereksinimlerinin hesaplanması, makinelerinizin optimum performansını ve uzun ömürlülüğünü sağlamak için önemli bir adımdır. Bir dişli rafı sürücü tedarikçisi olarak, doğru tork hesaplamalarının önemini ve ekipmanınızın genel verimliliğini nasıl etkileyebileceklerini anlıyorum. Bu blog yazısında, bir dişli rafı sürücüsü için tork gereksinimlerini hesaplama sürecinde size rehberlik edeceğim ve projeleriniz için bilinçli kararlar vermeniz için ihtiyacınız olan bilgi ve araçları sağlayacağım.
Dişli raf sürücülerinin temellerini anlamak
Tork hesaplama işlemine dalmadan önce, önce bir dişli raf sürücüsünün temel bileşenlerini ve ilkelerini anlayalım. Dişli raf sürücüsü bir dişli (pinyon) ve bir raftan oluşur. Pinyon, dişli düz bir çubuk olan rafla örtbas eden dairesel bir dişlidir. Pinyon döndüğünde, rafı doğrusal olarak hareket ettirir ve dönme hareketini doğrusal harekete dönüştürür.
Dişli raf sürücüleri, endüstriyel makineler, otomasyon sistemleri ve robotik gibi çeşitli uygulamalarda yaygın olarak kullanılır. Yüksek verimlilik, hassas konumlandırma ve ağır yükleri ele alma yeteneği dahil olmak üzere çeşitli avantajlar sunarlar. Bununla birlikte, dişli raf sürücünüzün sorunsuz ve etkili bir şekilde çalıştığından emin olmak için doğru tork gereksinimlerini hesaplamak önemlidir.
Tork gereksinimlerini etkileyen faktörler
Çeşitli faktörler bir dişli rafı sürücüsü için tork gereksinimlerini etkiler. Bu faktörleri anlamak doğru tork hesaplaması için çok önemlidir. İşte dikkate alınması gereken ana faktörler:
- Yük kuvveti:Yük kuvveti, yükü raf boyunca hareket ettirmek için gereken kuvvettir. Yükün ağırlığını, sürtünme kuvvetlerini ve sistem üzerinde hareket eden diğer dış kuvvetleri içerir. Yük kuvveti ne kadar büyük olursa, yükü hareket ettirmek için gereken tork o kadar yüksek olur.
- Dişli oranı:Dişli oranı, pinyondaki diş sayısının raftaki diş sayısına oranıdır. Daha yüksek dişli oranı, pinyonun rafın her doğrusal hareket birimi için daha fazla döndüğü anlamına gelir. Bu, sistemi sürmek için gereken torku artırabilir.
- Sürtünme:Dişli ve raf arasındaki sürtünme, tahrik sisteminin yatak ve diğer bileşenlerinde de tork gereksinimlerini önemli ölçüde etkileyebilir. Daha yüksek sürtünme seviyeleri, direncin üstesinden gelmek için daha fazla tork gerektirir.
- Hızlanma ve Yavaşlama:Yükün hızlı bir şekilde hızlandırılması veya yavaşlatılması gerekiyorsa, yükün ataletinin üstesinden gelmek için ek tork gereklidir. Hızlanma ve yavaşlama oranları ve yük kütlesi, ihtiyaç duyulan ek tork miktarını belirleyecektir.
- Yeterlik:Dişli raf sürücü sisteminin verimliliği de tork gereksinimlerinde rol oynar. Daha az verimli bir sistem, aynı çıkış gücünü elde etmek için daha fazla tork gerektirecektir.
Tork Gereksinimlerini Hesaplama
Artık tork gereksinimlerini etkileyen faktörleri anladığımıza göre, bir dişli raf sürücüsü için torkun hesaplanmasında yer alan adımlara bakalım.
1. Adım: Yük kuvvetini belirleyin
İlk adım yük kuvvetini hesaplamaktır. Bu, yükün ağırlığı, yük üzerinde hareket eden harici kuvvetler ve sistemdeki sürtünme kuvvetleri göz önüne alınarak yapılabilir. Yük kuvvetini hesaplamak için formül:
[F = m \ times g + f_ {ext} + f_ {sürtünme}]
Nerede:
- (F) yük kuvvetidir (newtonlarda)
- (m) yükün kütlesidir (kilogram cinsinden)
- (g) yerçekimi nedeniyle ivme ((9.81 m/s^2))
- (F_ {ext}), yüke etki eden dış kuvvettir (Newton'da)
- (F_ {sürtünme}) sürtünme kuvvetidir (newtonlarda)
Adım 2: Yük kuvvetinin üstesinden gelmek için gereken torku hesaplayın
Yük kuvvetini belirledikten sonra, bu kuvvetin üstesinden gelmek için gereken torku hesaplayabilirsiniz. Torku hesaplamak için formül:
[T = f \ times r]
Nerede:
- (T) tork (Newton-Meters'ta)
- (F) yük kuvvetidir (newtonlarda)
- (r) pinyonun yarıçapıdır (metre cinsinden)
Adım 3: Dişli oranı hesap
Dişli raf sürücüsünün dişli oranı varsa, tork hesaplamasında bunu hesaba katmanız gerekir. Dişli oranı göz önüne alındığında, motor şaftındaki torkun hesaplanması için formül:
[T_ {motor} = \ frac {t} {gr}]
Nerede:
- (T_ {motor}) motor şaftındaki torktur (Newton-Meters'ta)
- (T) Yük kuvvetinin üstesinden gelmek için gereken torktur (Newton-Meters'ta)
- (GR) dişli oranıdır
4. Adım: Hızlandırmayı ve yavaşlamayı düşünün
Yükün hızlandırılması veya yavaşlaması gerekiyorsa, yükün ataletinin üstesinden gelmek için gereken ek torku hesaplamanız gerekir. Hızlanma veya yavaşlama için gereken torkun hesaplanması için formül:
[T_ {acc} = i \ times \ alfa]
Nerede:
- (T_ {ACC}) Hızlanma veya yavaşlama için gerekli torktur (Newton-Meters'ta)
- (İ) Yükün atalet anıdır (kilogram-kare cinsinden)
- (\ Alpha) açısal ivme veya yavaşlamadır (saniye kare radyan cinsinden)
Dişli raf sürücüsü için gereken toplam tork, yük kuvvetinin üstesinden gelmek için gereken torkun toplamı, dişli oranını hesaba katmak için gereken tork ve ivme veya yavaşlama için gereken torktur.
Örnek hesaplama
Tork hesaplama işlemini göstermek için bir örnek üzerinde çalışalım. Aşağıdaki parametrelere sahip bir dişli rafı sürücü sistemimiz olduğunu varsayalım:
- Yük kütlesi ((m)): 500 kg
- Harici kuvvet ((f_ {ext})): 200 n
- Sürtünme kuvveti ((f_ {sürtünme})): 100 n
- Pinyonun yarıçapı ((r)): 0.1 m
- Dişli oranı ((GR)): 5
- Yükün atalet momenti ((i)): 10 kg.m²
- Açısal ivme ((\ alfa)): 2 rad/s²
İlk olarak, yük kuvvetini hesaplıyoruz:
[F = m \ times g + f_ {ext} + f_ {sürtünme} = 500 \ Times 9.81 + 200 + 100 = 5205 n]
Ardından, yük kuvvetinin üstesinden gelmek için gereken torku hesaplıyoruz:
[T = f \ times r = 5205 \ Times 0.1 = 520.5 nm]
Ardından, dişli oranını açıklıyoruz:
[T_ {motor} = \ frac {t} {gr} = \ frac {520.5} {5} = 104.1 nm]
Son olarak, ivme için gereken torku hesaplıyoruz:
[T_ {acc} = i \ times \ alfa = 10 \ times 2 = 20 nm]
Dişli raf sürücüsü için gereken toplam tork:
[T_ {total} = t_ {motor} + t_ {Acc} = 104.1 + 20 = 124.1 nm]
Doğru dişli raf sürücüsünü seçmek

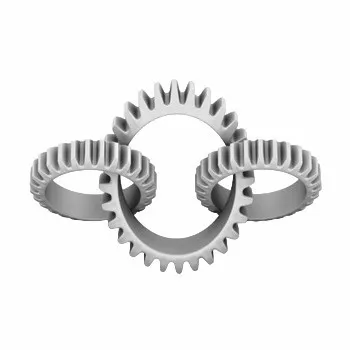

Dişli raf sürücünüz için tork gereksinimlerini hesapladıktan sonra, uygulamanız için doğru sürücü sistemini seçmek için bu bilgileri kullanabilirsiniz. Bir dişli rafı sürücü tedarikçisi olarak, özel ihtiyaçlarınızı karşılamak için çok çeşitli ürünler sunuyoruz. İhtiyacınız olsunSatılık dişli jantlar-Helis Dişli İşleme, veyaBasınç söndürme hipoid dişli, size yüksek kaliteli çözümler sunmak için uzmanlığa ve deneyime sahibiz.
Bir dişli raf sürücüsü seçerken, sistemin tork kapasitesi, hızı, doğruluğu ve dayanıklılığı gibi faktörleri dikkate almak önemlidir. Ayrıca sürücü sisteminin mevcut ekipmanınızla uyumlu olduğundan ve uygulamanızın gereksinimlerini karşıladığından emin olmalısınız.
Gear Rack Drive Solutions için bizimle iletişime geçin
Bir dişli rafı sürücüsü için tork gereksinimlerini hesaplama veya projeniz için doğru sürücü sistemini seçmede yardıma ihtiyacınız varsa, lütfen bizimle iletişime geçmekten çekinmeyin. Uzman ekibimiz, işiniz için en iyi kararları vermenize yardımcı olacak teknik destek ve rehberlik sunmak için kullanılabilir.
Her uygulamanın benzersiz olduğunu anlıyoruz ve özel ihtiyaçlarınızı karşılayan özelleştirilmiş çözümler sunmaya kararlıyız. İster standart bir dişli rafı sürücüsü ister özel olarak tasarlanmış bir çözüm arıyor olun, yüksek kaliteli ürün ve hizmetler sunma özelliklerine sahibiz.
Sonuç olarak, bir dişli raf sürücüsü için tork gereksinimlerinin hesaplanması, makinenizin optimum performansını ve güvenilirliğini sağlamak için önemli bir adımdır. Tork gereksinimlerini etkileyen faktörleri anlayarak ve bu blog yazısında belirtilen adımları izleyerek, uygulamanız için gereken torku doğru bir şekilde hesaplayabilir ve doğru dişli raf sürücü sistemini seçebilirsiniz. Dişli raf sürücü ihtiyaçlarınızı tartışmak için bugün bize ulaşın ve projeniz için mükemmel bir çözümü bulmanıza yardımcı olalım.
Referanslar
- Budynas, RG ve Nisbett, JK (2011). Shigley'nin Makine Mühendisliği Tasarımı. McGraw-Hill.
- Norton, RL (2006). Makine Tasarımı: Entegre bir yaklaşım. Prentice Salonu.
